UPVC精密濾芯式過濾器
產品規格
|
5芯常規型號 |
殼體材質 |
尺寸（直徑*總高濾芯） |
連接尺寸 |
工作壓力 |
流量 |
|
WF-5DC1 |
全部UPVC |
225*H450 10″ |
2″ |
≤0.5Mpa |
根據選用濾芯的規格型號有所不同（濾芯接口：兩端平壓） |
|
WF-5DC2 |
全部UPVC |
225*H700 20″ |
2″ |
≤0.5Mpa | |
|
WF-5DC3 |
全部UPVC |
225*H950 30″ |
2″ |
≤0.5Mpa | |
|
WF-5DC4 |
全部UPVC |
225*H1200 40″ |
2″ |
≤0.5Mpa
|
|
8/9芯常規型號 |
殼體材質 |
尺寸（直徑*總高濾芯） |
連接尺寸 |
工作壓力 |
流量 |
|
WF-8/9DC1 |
全部UPVC |
315*H485 10″ |
3″ |
≤0.5Mpa |
根據選用濾芯的規格型號有所不同（濾芯接口：兩端平壓） |
|
WF-8/9DC2 |
全部UPVC |
315*H735 20″ |
3″ |
≤0.5Mpa | |
|
WF-8/9DC3 |
全部UPVC |
315*H985 30″ |
3″ |
≤0.5Mpa | |
|
WF-8/9DC4 |
全部UPVC |
315*H1235 40″ |
3″ |
≤0.5Mpa |
產品特點
1、過濾器采用UPVC材質，部件一次成型，標準化生產，更換、維修方便。
2、過濾器進出水口在同一水平直線，留有外螺紋接頭，安裝簡單、方便，節省成本，視覺美觀整齊。
3、過濾器布水采用從底部中心往上向四周均勻布水，濾芯受沖擊阻力小，頂端有排氣閥，便于過濾器中空氣排出。

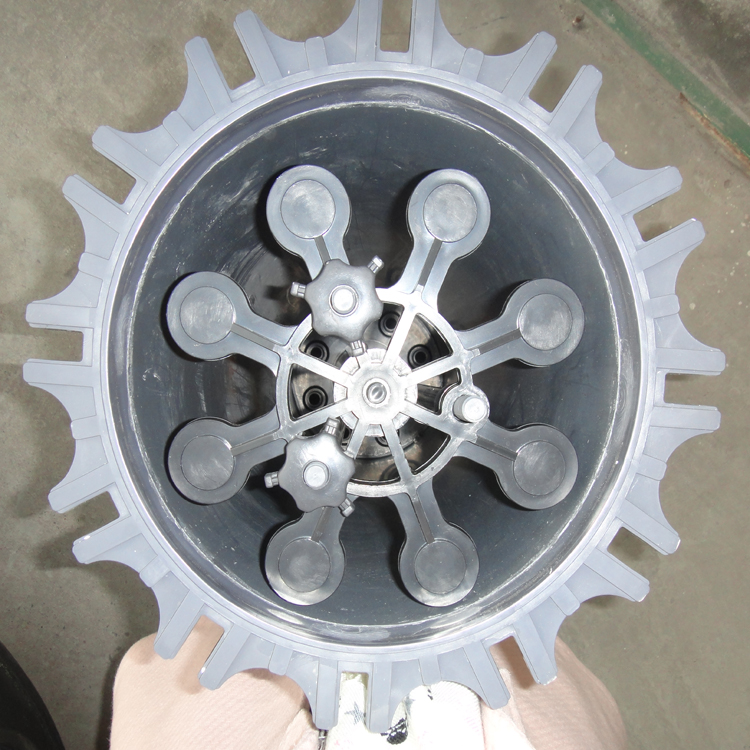

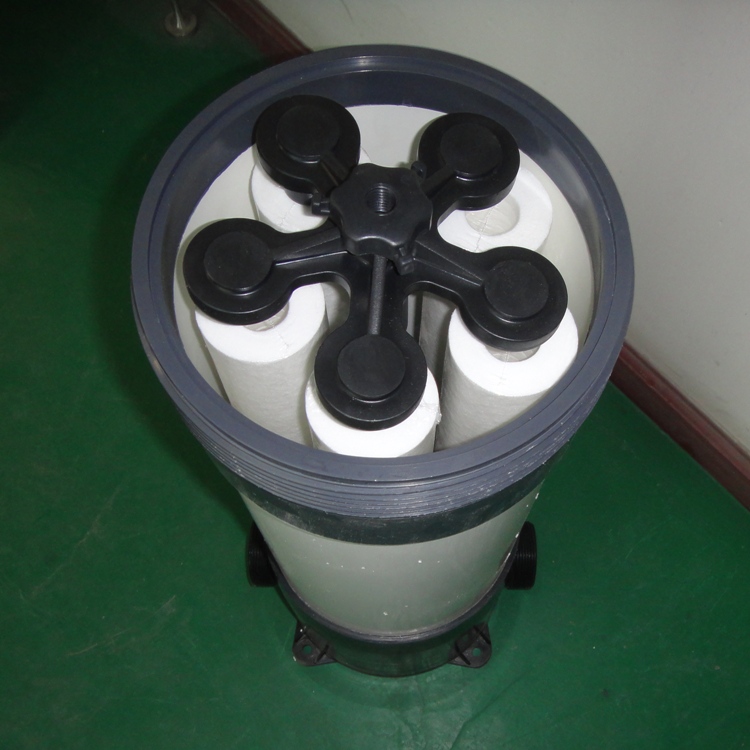

4、過濾器底部系統與頂部濾芯定位壓緊板均采用一體設計，濾芯的安裝并壓緊容易又可避免內漏現象。

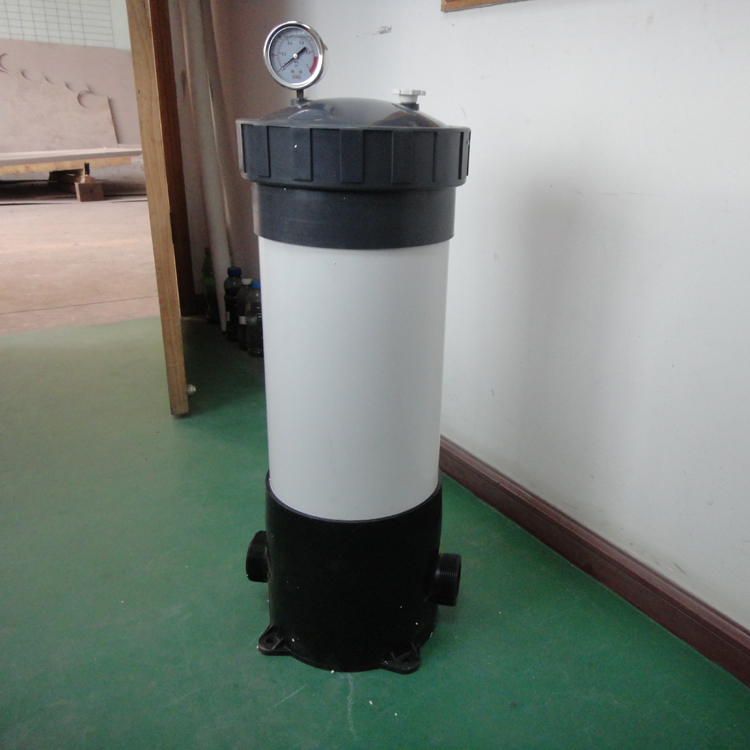

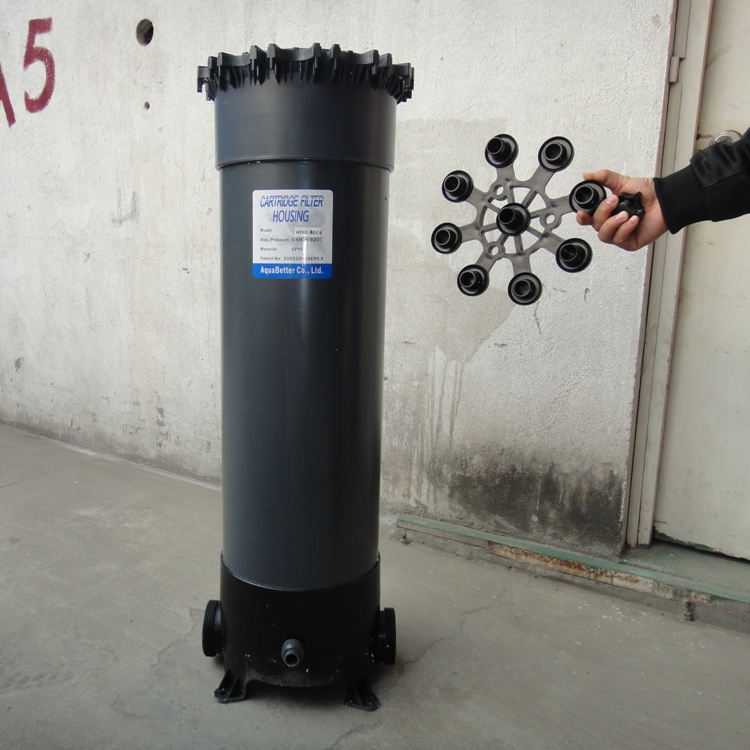

產品實拍
安裝
*先把壓力表和排氣閥安裝在過濾器頂蓋上預留的螺紋孔中
*擰開螺紋亞盤，打開頂蓋，在過濾器中正確安裝濾芯，蓋住頂蓋，擰緊壓盤，但勿過分用力
*把過濾器安放在需要的位置
*把過濾器放置在水平表面上，且與進水方向成一直線
*請把進水管路的出水口對準過濾器的進水口
*在粘接管道前，把的兩幅活接頭安裝在過濾器的進出水螺紋口上
*用PVC管道將進水管道和過濾器連接起來，請將系統放置24小時后再運行
